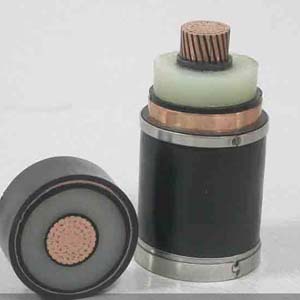

高壓交聯電纜



高壓交聯電纜




本產品用于各個領域中交流額定電壓為35kV及以下固定線路中,供輸配電能之用,并可代替紙絕緣電力電纜。普通型系列產品符合GB/T12706規定,并與lEc60502規定相一致。阻燃型產品除符合上述標準之外,還需符合GB/T18380.3規定,并與I Ec60332—3規定相一致。其中阻燃型尤其適用于發電站、核電站、石油化工、城市軌道交通、高層建筑等有特殊阻燃要求的固定敷設場合。

產品適用于工頻額定電壓u。/u’IkV)為3.6/6、6/616/]O)、8.7門O(8-7門5 J、12/20、18/20 (18/30)、21/35、26/35輸配電系統。 ’u。:電纜中導體與屏蔽間的額定工頻電壓,u:電纜中導體之間的額定工頻電壓。

使用特性
1、電纜導體長期允許工作溫度90℃

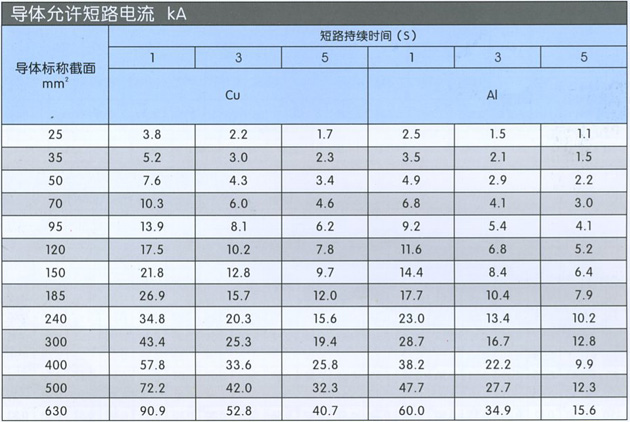

2、電纜導體短路時最高溫度不超過250℃,短路時間最長為5秒。
3、電纜敷設時的電纜本體及環境溫度不低于0℃。
4、電纜允許最小彎曲半徑:單芯電纜為電纜外徑的20倍,多芯電纜為電纜外徑的15倍。
5、電纜敷設不受落差限制。

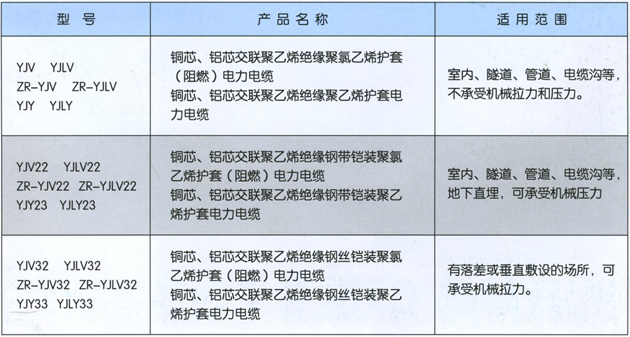

型號、名稱及適用范圍

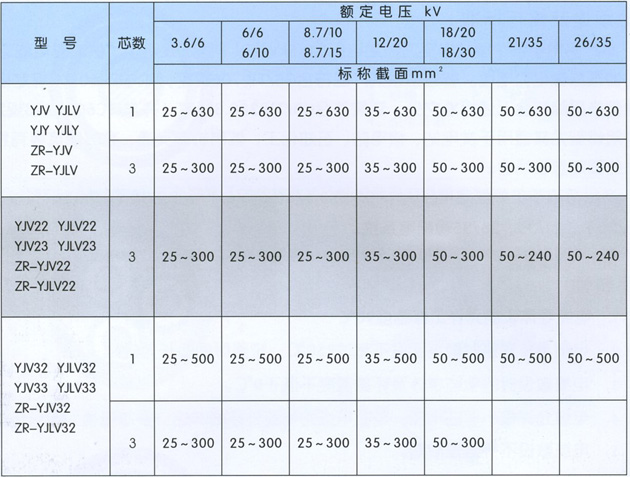

電纜規格


表中未列入的產品也可以按用戶要求生產,起重阻燃電纜分為A、B、C三類。
單芯鎧裝電纜用于交流系統時應選用非磁性材料作為鎧裝。

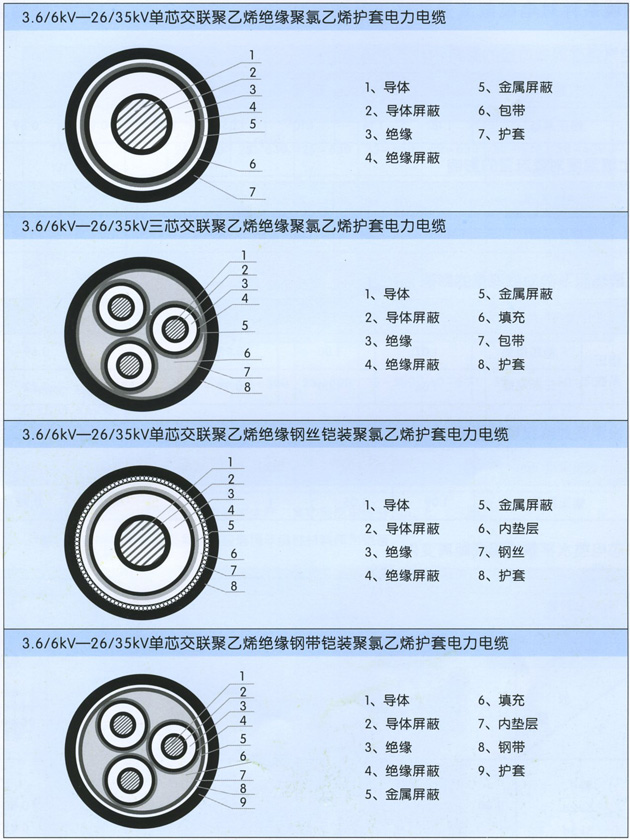

電纜結構尺寸及載流量

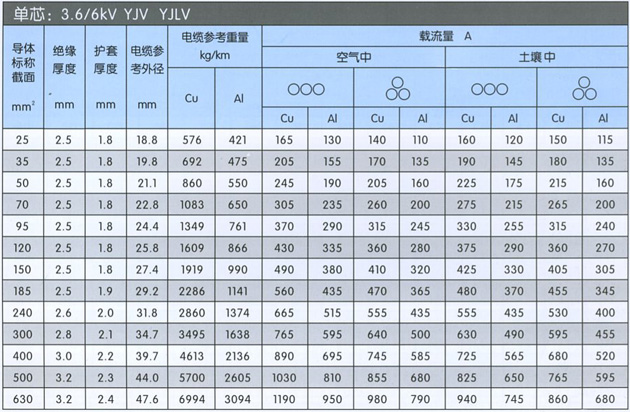

3.6/6KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

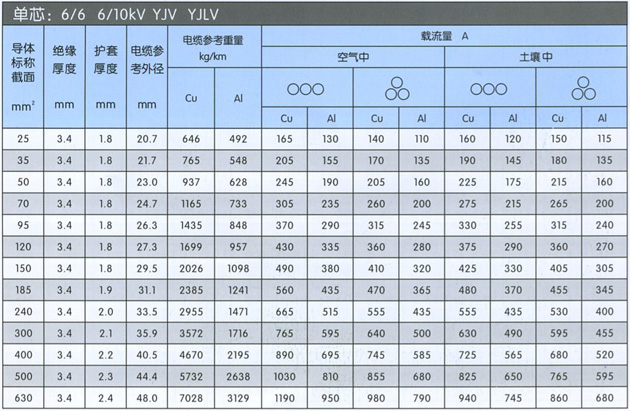

6/6  6/10KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

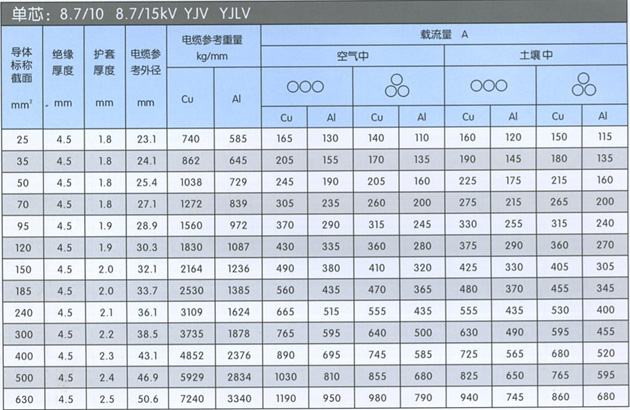

8.7/10  8.7/15KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

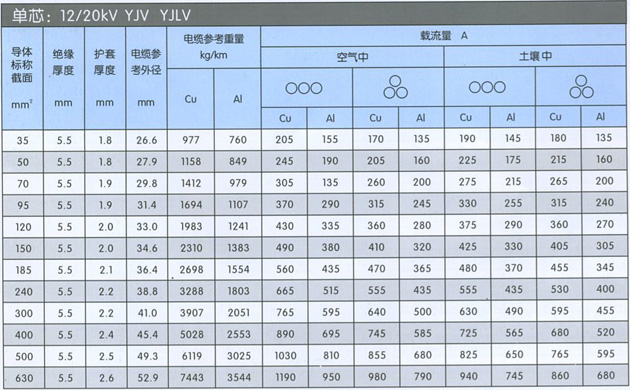

12/20KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

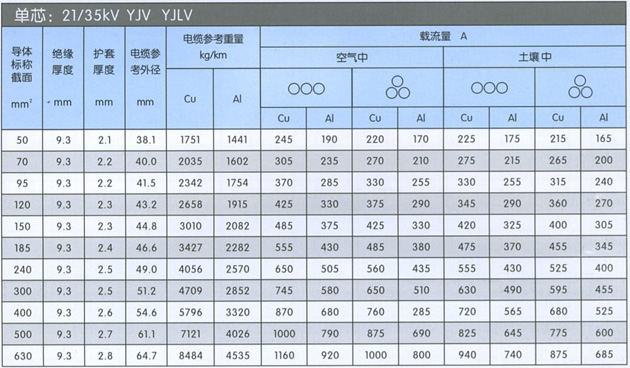

21/35KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

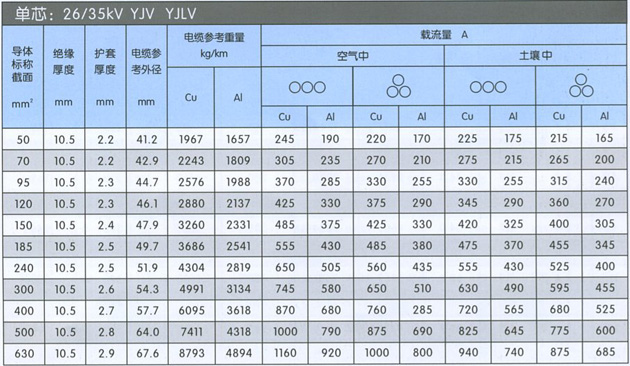

26/35KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

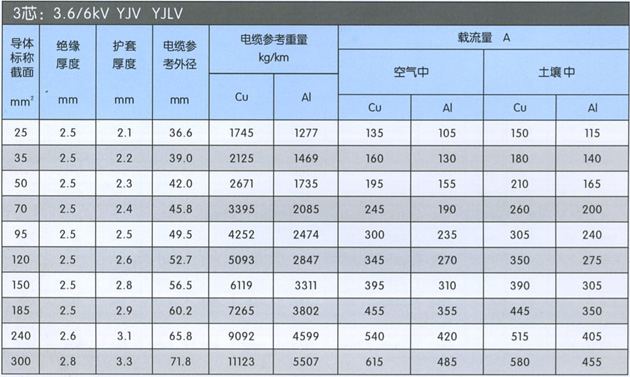

3.6/6KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

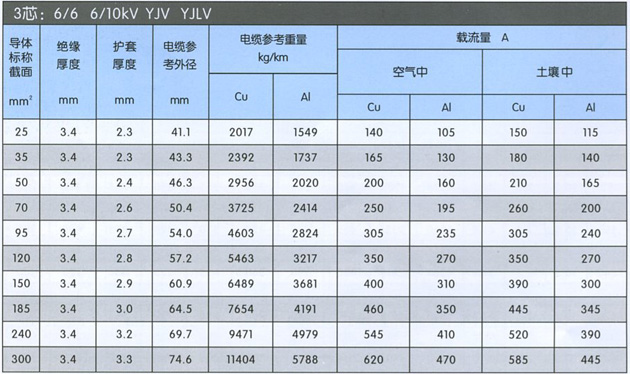

6/6  6/10KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

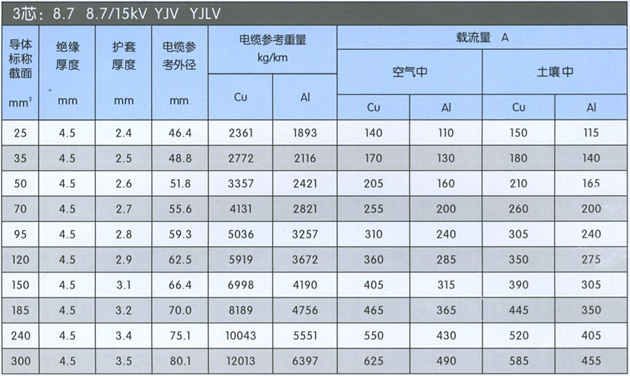

8.7/10  8.7/15KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

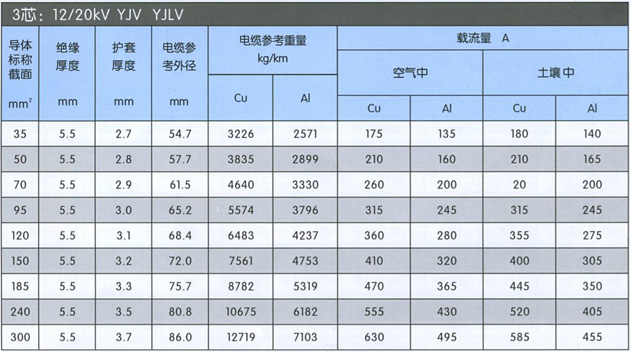

12/20KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

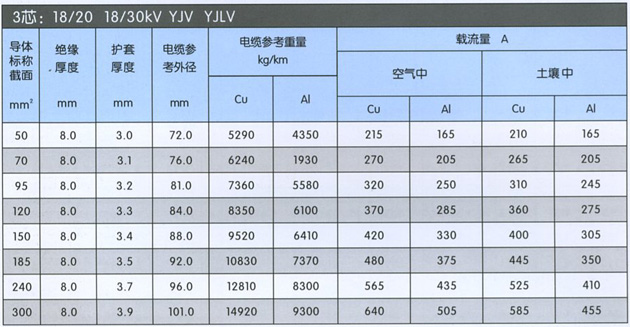

18/20  18/30KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

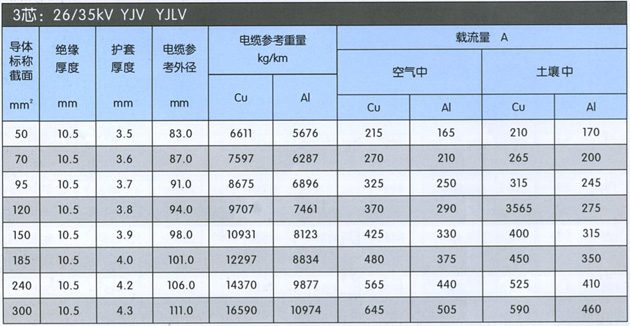

26/35KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

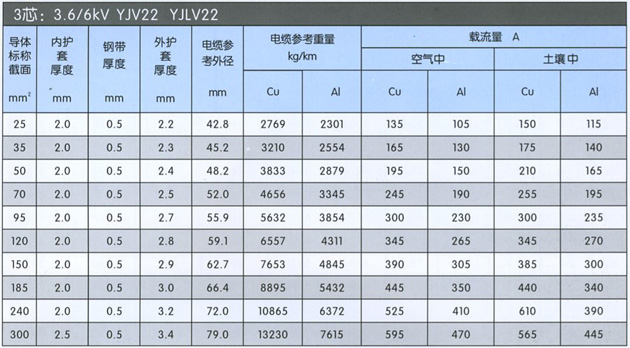

3.6/6KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

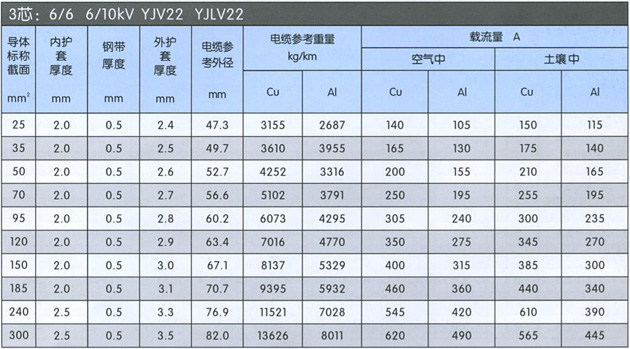

6/6  6/10KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

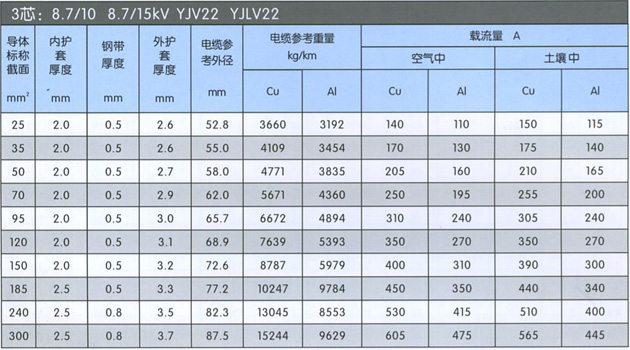

8.7/10  8.7/15KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

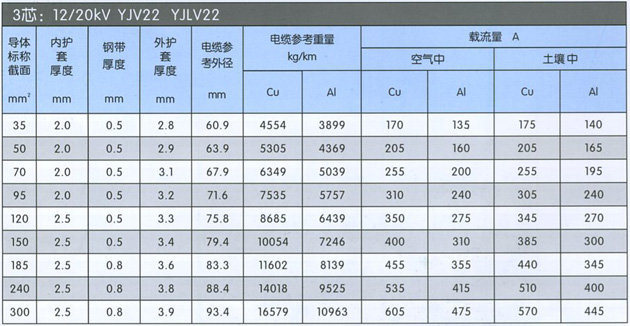

12/20KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

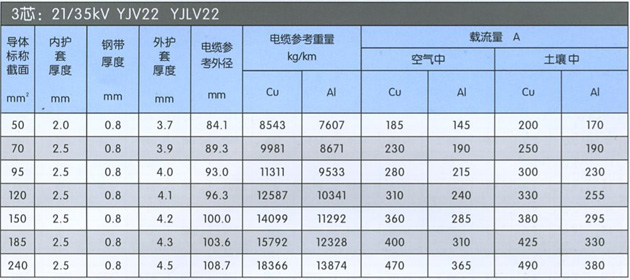

21/35KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

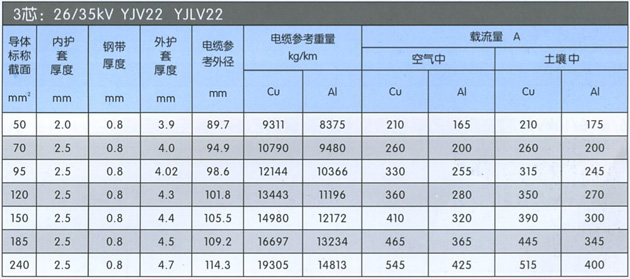

26/35KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

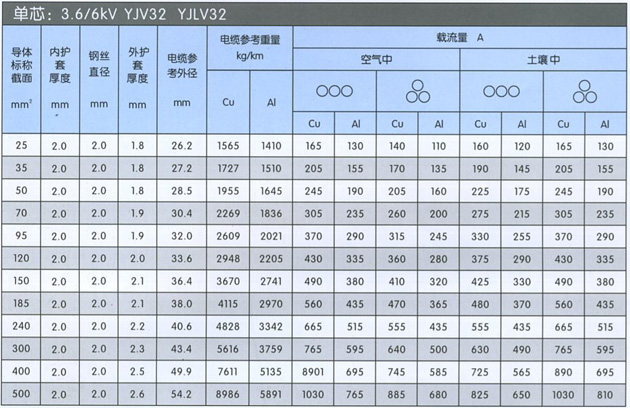

3.6/6KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

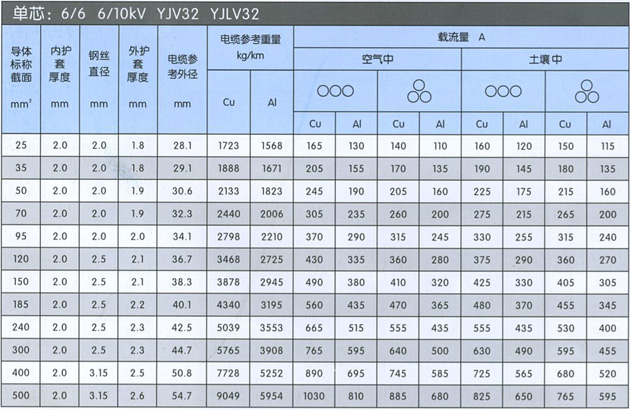

6/6  6/10KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

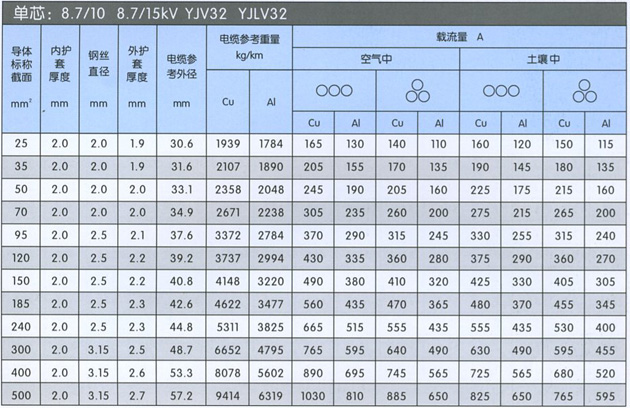

8.7/10  8.7/15KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

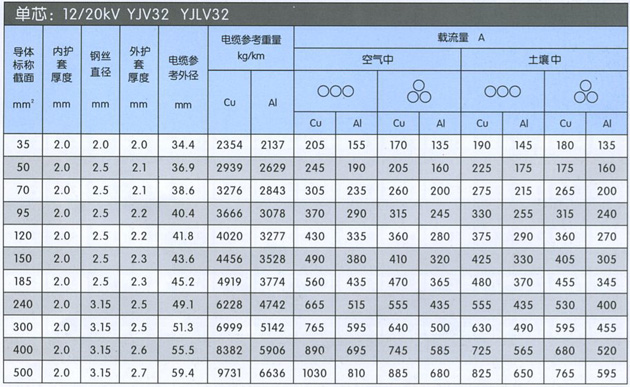

12/20KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

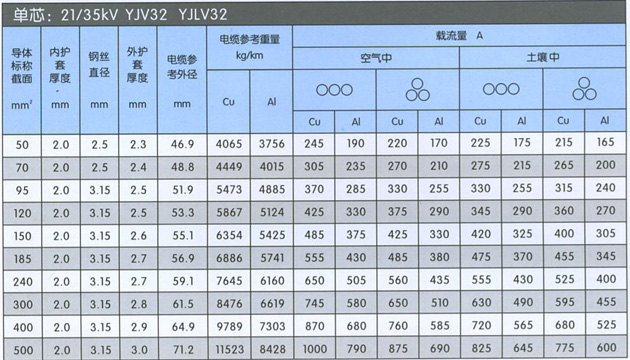

21/35KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

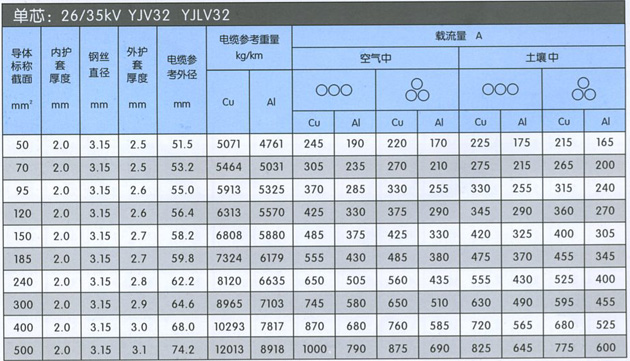

26/35KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

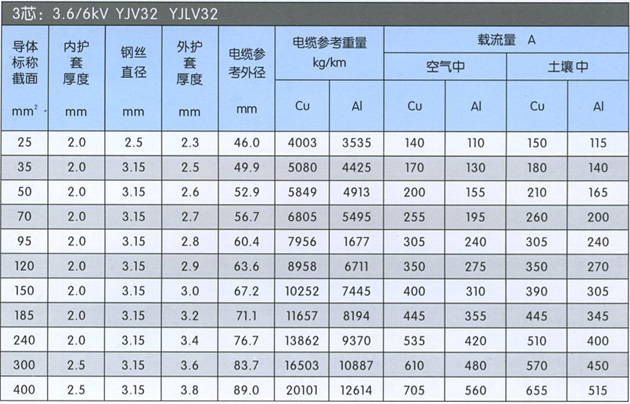

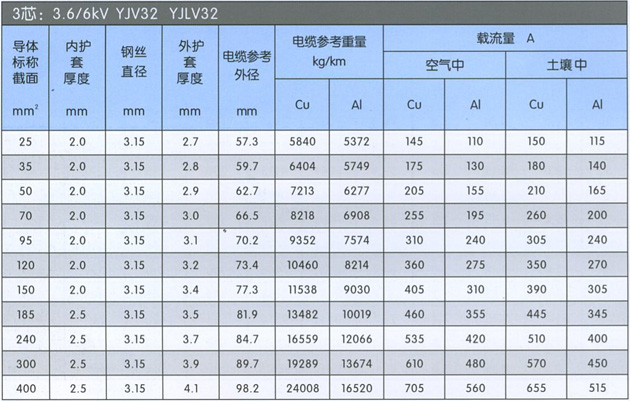

3.6/6KV三芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜


6/6  6/10KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜


8.7/10  8.7/15KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜


12/20KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

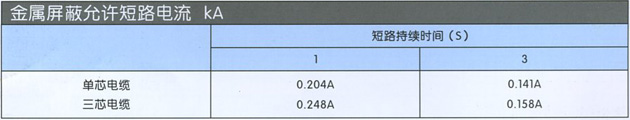

批注:A-金屬屏蔽有效截面

敷設條件:
1、空氣中電纜敷設在陰影處,環境溫度為40攝氏度;土壤中電纜直埋深度為1000mm,土壤熱阻系數為1.2KM/W,環境溫度為25攝氏度。
2、單芯電纜三根水平平行敷設及星形敷設時,中心間距均為一倍電纜外徑;多芯電纜為單根敷設。

環境條件對電纜載流量的修正系數

空氣溫度對載流量的影響


土壤溫度對載流量的影響

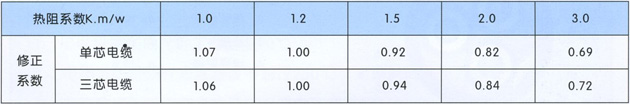

土壤熱阻系數對載流量的影響


敷設深度對載流量的影響

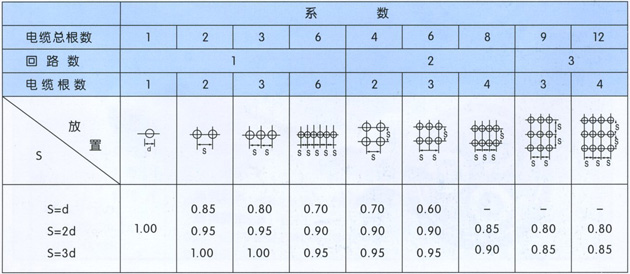

多芯電纜水平敷設組間距離變化
