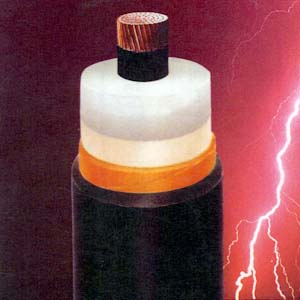

1-35KV交聯聚乙烯絕緣無鹵阻燃電力電纜



1-35KV交聯聚乙烯絕緣無鹵阻燃電力電纜



本產品符合GB/T12706、GB/T18380 3及l(fā)Ec60502、IEc60332—3、IEc60754、IEc61D34等標準規定,產品主要用于核電站、城市軌道交通、高層建筑以及對安全環保有較高要求的場所,作固定敷設輸配電能用。
本產品適用于工頻額定電壓Uc/u。(Kv)為0 6/-、6/6(6,_O}、8 7,_0(8 7,_5】、12/20、26/35 等輸配電系統。
★U[:電纜中導體與屏蔽之間的額定工頻電壓,u:電纜中導體之間的額定工頻電壓。 電纜導體長期允許最高工作溫度為90℃ 導體短路時{最長持續時間不超過5秒}電纜導體的最高工作溫度不超過250℃。
電纜敷設時的電纜本體及環境溫度不低于O℃ 。 電纜允許最小彎曲半徑:單芯電纜為電纜外徑的20倍,多芯電纜為電纜外徑的15倍。 電纜敷設不受落差限制。 電纜的名稱、型號、規格、電壓及適
用范圍

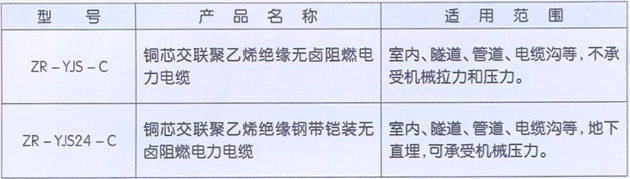

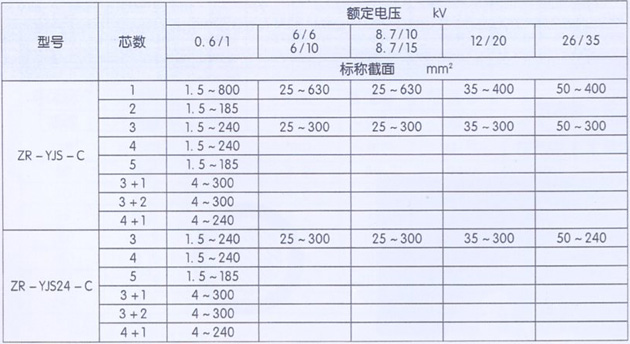

電纜型號、名稱及適用范圍

電纜型號、名稱及適用范圍

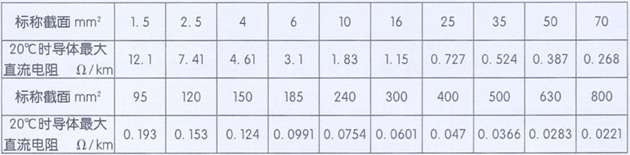

銅導體直流電阻

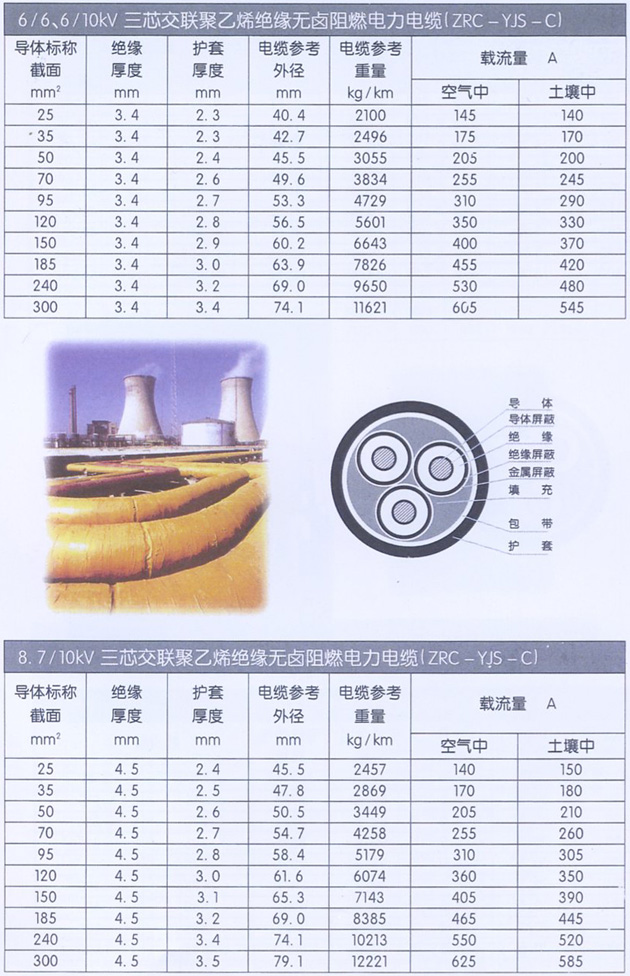

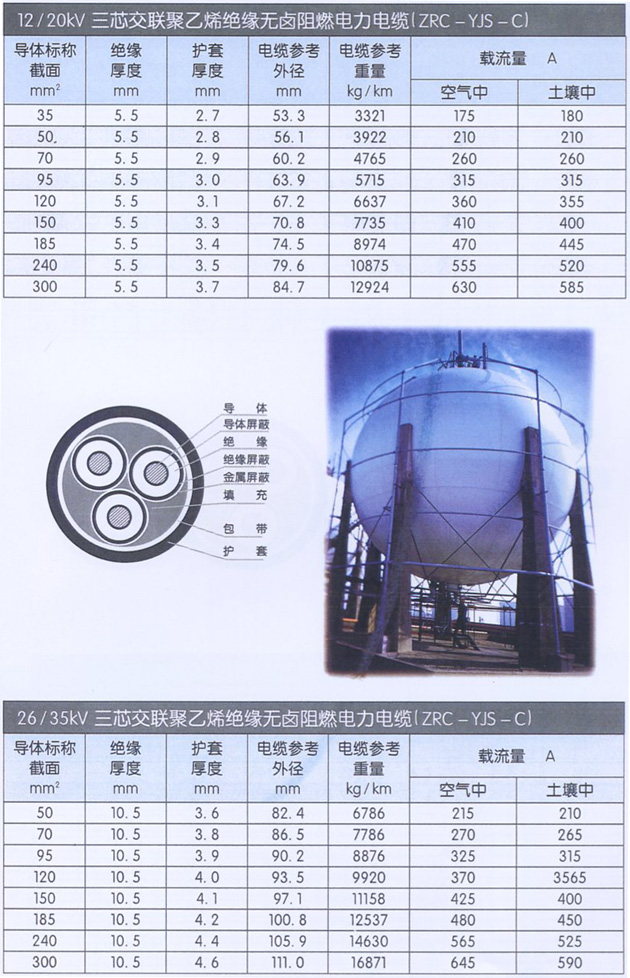

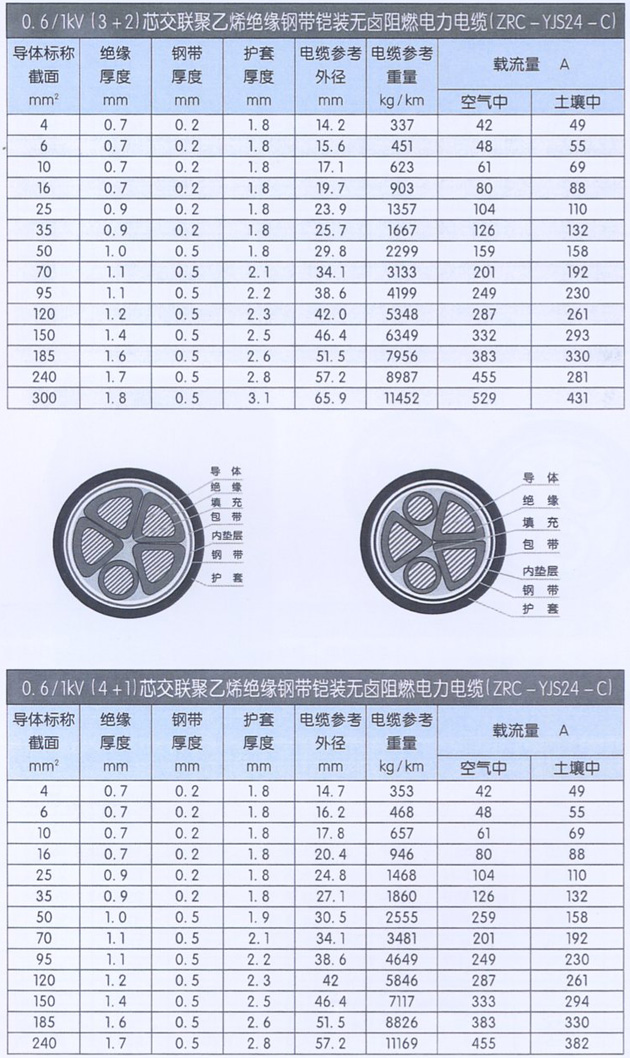

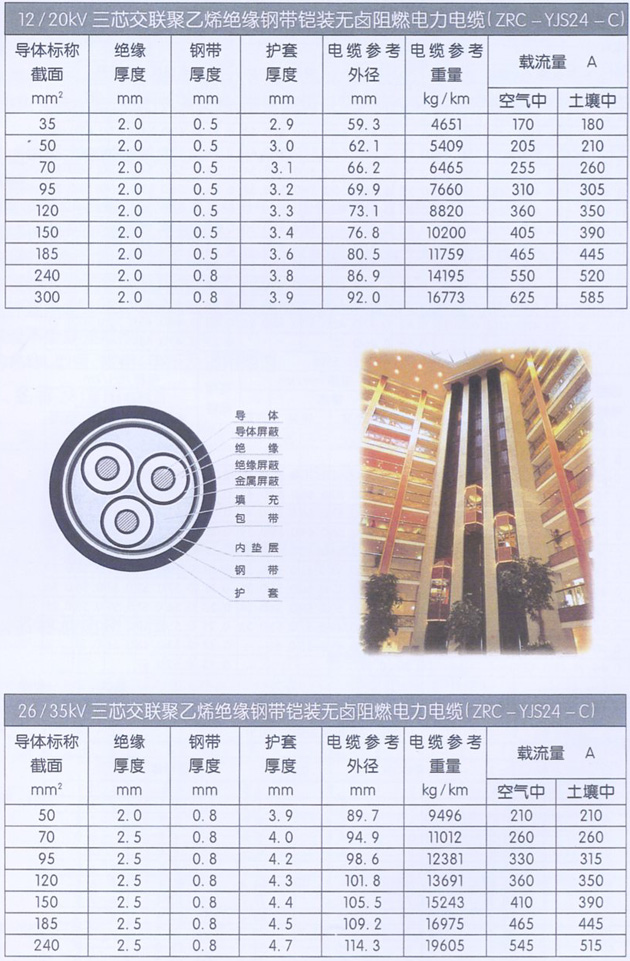

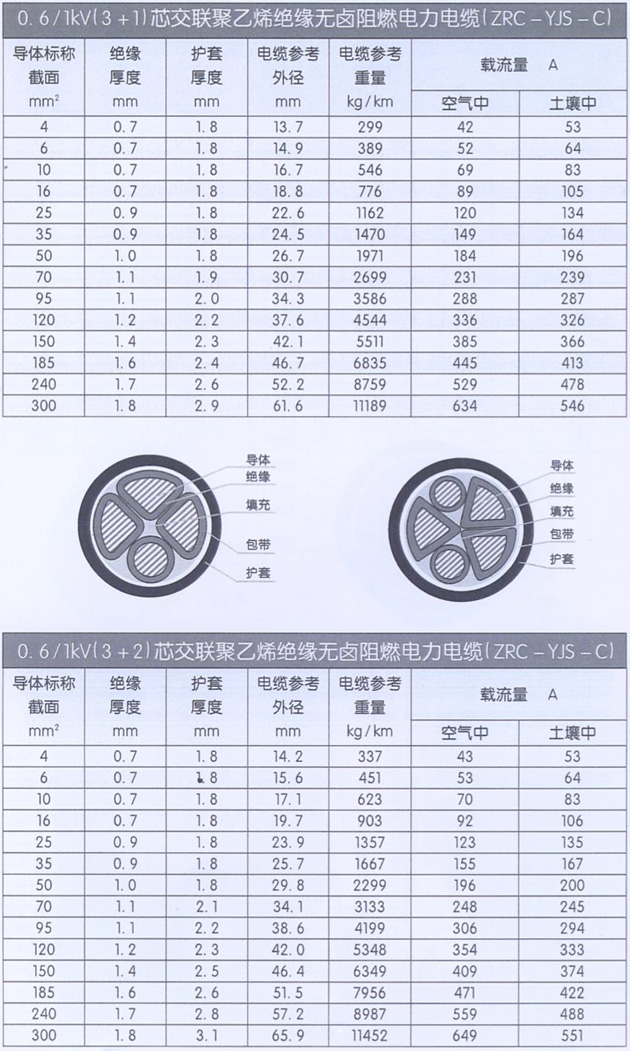

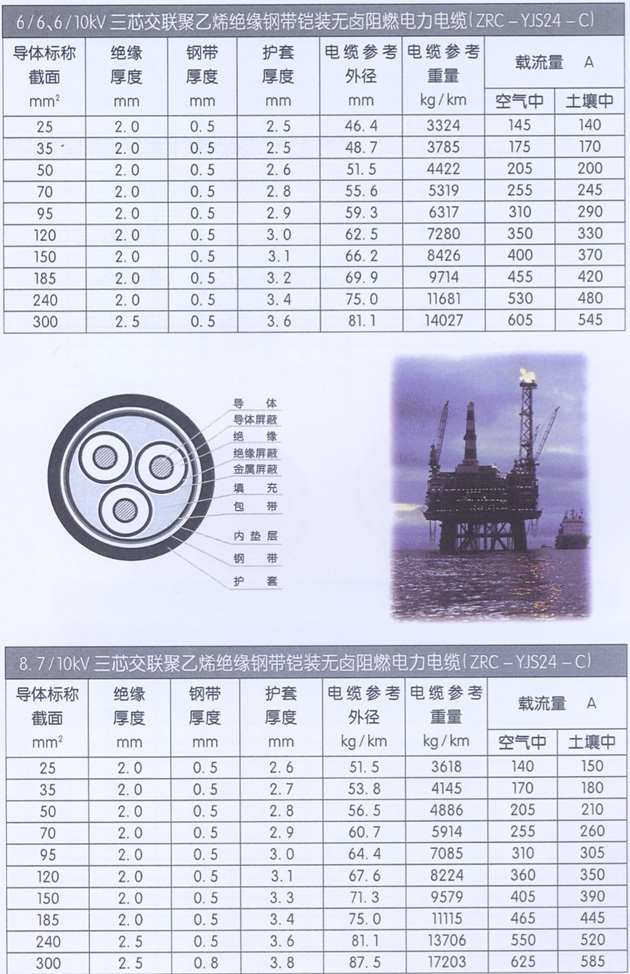

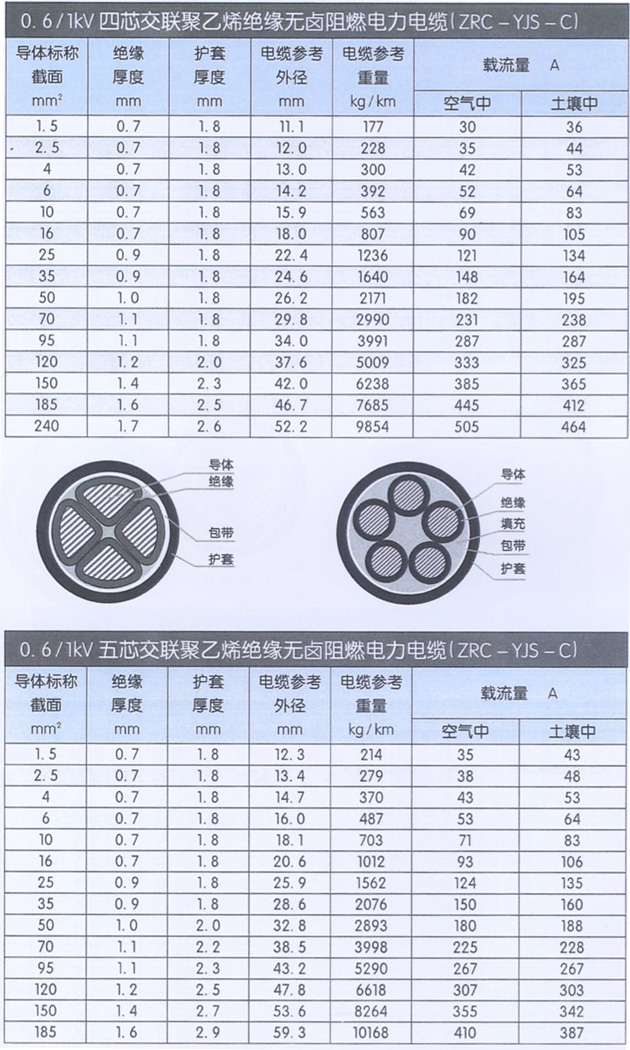

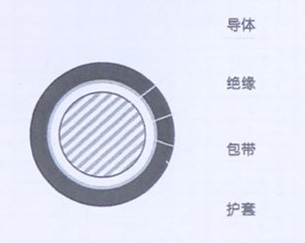

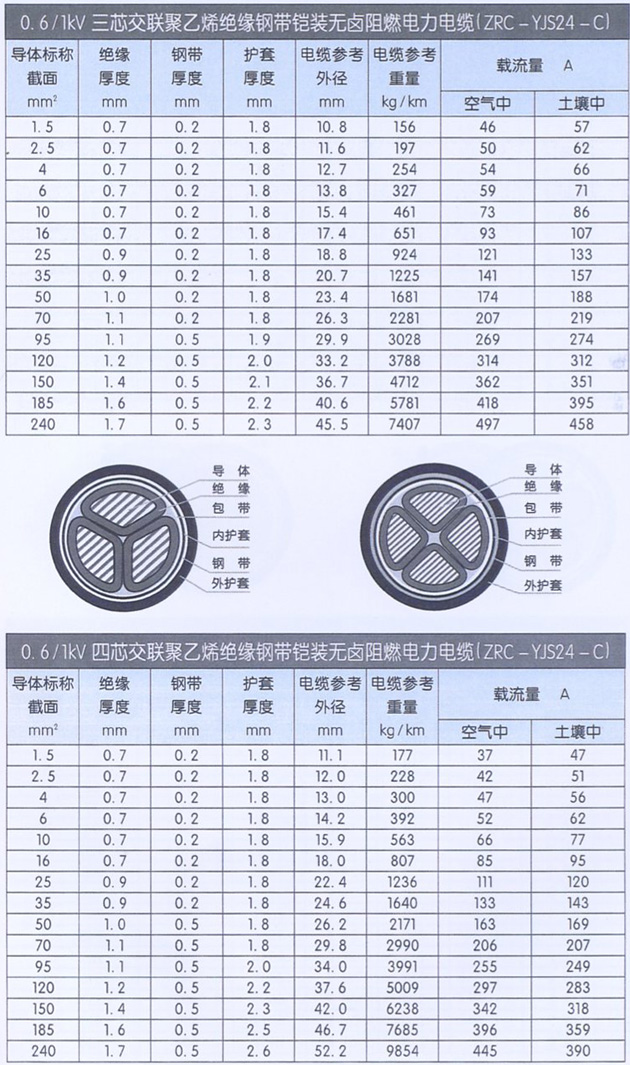

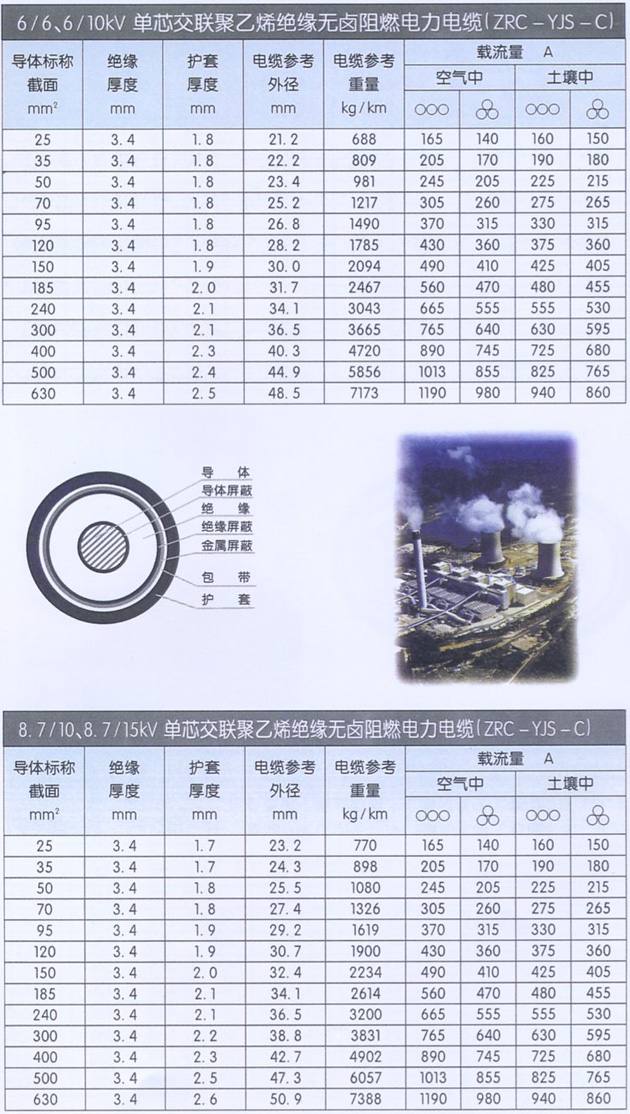

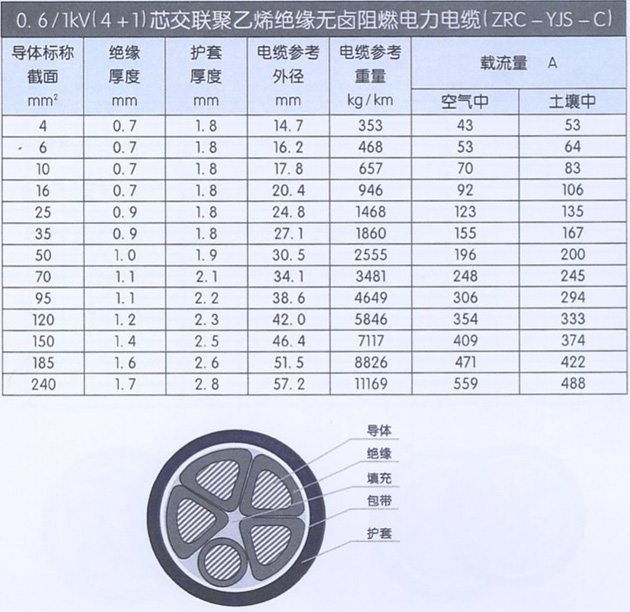

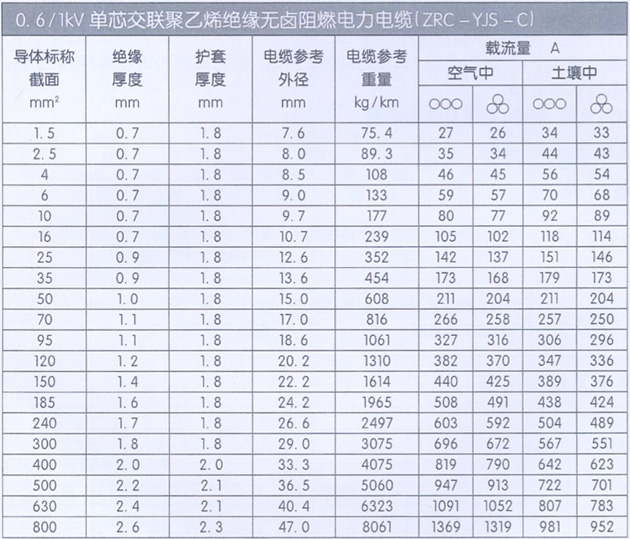

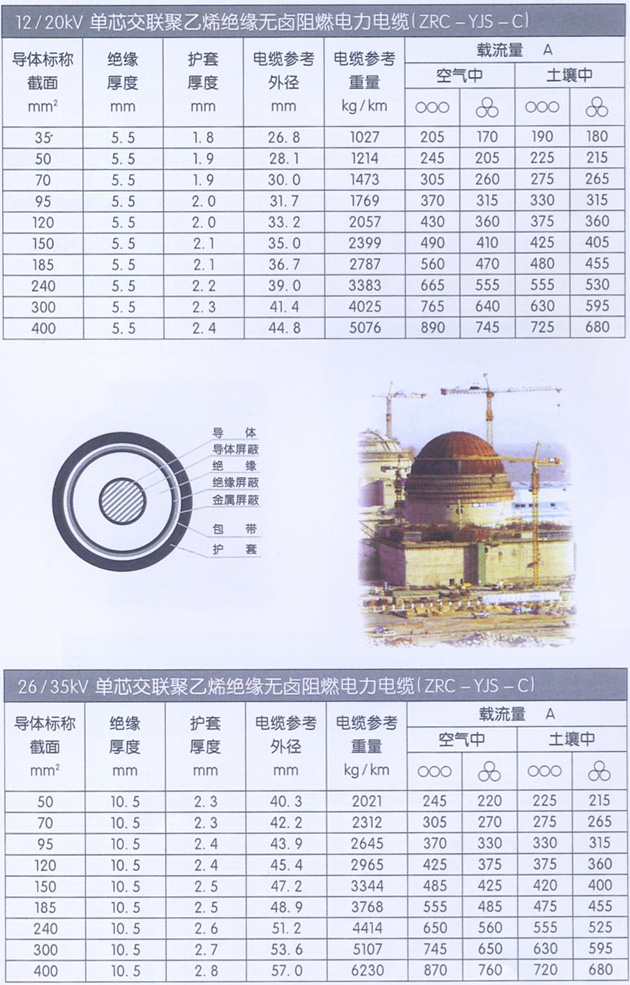

電纜結構尺寸及載流量

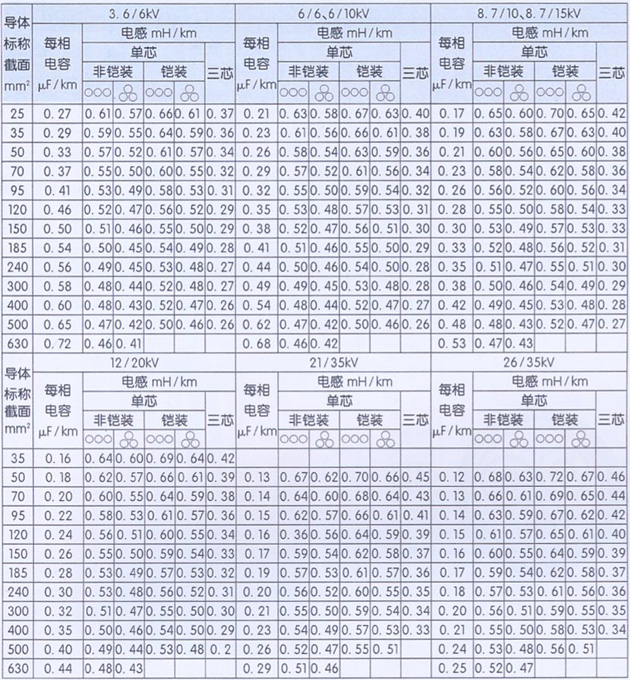

電感、電容

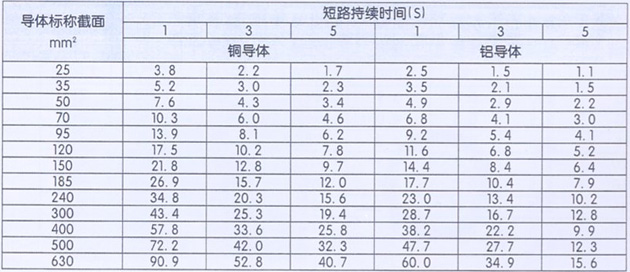

導體允許短路電流KA


金屬屏蔽允許短路電流KA

注:A-金屬屏蔽有效截面(MM2)

環境條件對電纜載流量的修正系數
空氣溫度為載流量的影響


土壤溫度對載流量的影響

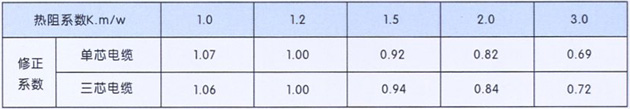

土壤熱阻系數對載流量的影響


敷設深度對載流量的影響

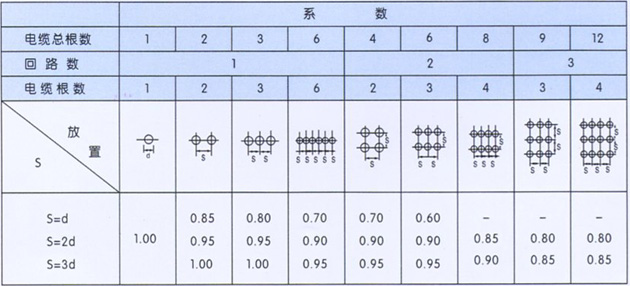

多芯電纜水平敷設組間距變化


敷設條件:
1、空氣中電纜敷設在陰影處,環境溫度為40攝氏度;土壤中電纜直埋深度為1000MM,土壤熱阻系數為1.2KV/W,環境溫度為25攝氏度。
2、單芯電纜三根水平平行敷設及星形敷設時,中心間距均為一倍電纜外徑;多芯電纜為單根敷設。
